1. Was ist Einzelraumregelung?
|
2. Warum ist Einzelraumregelung
so wichtig?
|
3. Wo ist Einzelraumregelung effektiv?
|
4. Welche
Einspareffekte gibt es?
|
5. Wie steht es mit Investition und Amortisation?
|
6.
Überwachung des Verbrauchs von Wasser und Energie
|
7. Zusammenfassung
|
1.
Was ist Einzelraumregelung?
Einzelraumregelung schafft die technische Voraussetzung dafür,
dass in jedem einzelnen Raum des Gebäudes individuell der Sollwert
für die Raumtemperatur nach einem beliebigen Zeitprogramm vorgegeben
und eingehalten werden kann.
Diese Aufgabe wird von Entwicklern naturgemäß sehr unterschiedlich
gelöst. Das zeigt sich nicht nur im Preis-/Leistungsverhältnis, das
erheblich von den Installationskosten (Lohnkosten) mitbestimmt wird,
sondern auch direkt in der Bedienerfreundlichkeit der für die Dateneingabe
notwendigen Software.
|

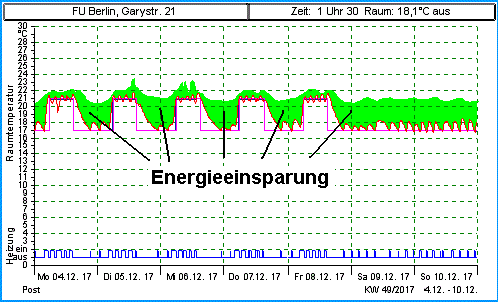

Abb.
1 Temperaturverlauf mit und ohne Einzelraumregelung
|
2. Warum ist Einzelraumregelung so wichtig?
Die Entwicklung des ERR-Systems entstand aus der Erkenntnis,
dass Thermostatventile zwar einen enormen Fortschritt gegenüber
handgeregelten Ventilen darstellen, aber den aktuellen menschlichen
und technischen Anforderungen an eine moderne Heizungsanlage nicht
mehr gerecht werden. Als nachteilig erweist sich:
- Beim Lüften öffnet sich das Thermostatventil und Sie heizen
aus dem Fenster
- Einstellung nur über Skale ohne echte Temperaturangaben
- Einstellwert ist abhängig von der Vorlauftemperatur (0,4
- 1,4° / 30°
Vorlauf), individuell gefundene Einstellungen bleiben bei Änderung
der Außentemperatur nicht erhalten
- Die Nachtabsenkung der Vorlauftemperatur führt zum Öffnen
der Ventile und der Wasserstrom in den Heizkörpern wird stark
erhöht. Die Absenkung der Raumtemperatur ist gering und die
Stromkosten der Pumpen steigen.
- Zeitliche und raumweise unterschiedliche Absenkung ist nicht
möglich
- Thermostate werden immer „hochgestellt“ aber nur selten
wieder zurückgeregelt.
Die Auswirkungen dieser Nachteile sind sicherlich bei kleiner
Raumanzahl durch engagierte Bedienung der Thermostatventile in Grenzen
zu halten. Aber nur wenige Menschen tun das.
|
3. Wo ist Einzelraumregelung besonders effektiv?
Die Einzelraumregelung ist besonders dort effektiv, wo Räume
eines Gebäudes zu unterschiedlichsten Zeiten mit verschiedensten
Anforderungen an die Raumtemperatur genutzt werden.
Schulen sind das klassische Beispiel für besonders unterschiedliche
Nutzungsbedingungen, die geradezu zum Sparen von Heizkosten auffordern.
Bekanntermaßen gibt es in Schulen:
- große Unterschiede in der Nutzungszeit der Räume
- Klassenzimmer
nach Stundenplan - Sonderveranstaltungen in den Abendstunden -
Sporthalle mit Nebenräumen auch am Wochenende - Lehrerzimmer,
Rektor und Sekretariat nach Arbeitszeit - Hausmeister und
technische Kräfte nach Arbeitszeit
|
- große Unterschiede in der benötigten Raumtemperatur, z.
B.
|
|
- WC - Flure - Klassenzimmer - Garderobe, Dusche
|
15 °C 18 °C 21 °C 24
°C
|
- Fremdwärmequellen
- Sonneneinstrahlung - Lehrer
und Schüler ca. 70 W/Person (25 + 1) * 70 ®
1.820 W
|
Diese Ausgangssituation gepaart mit der einhelligen Aussage der
Lehrer, die in Schulen mit installiertem ERR-System arbeiten, dass
die Befindlichkeit und damit die Aufmerksamkeit der Schüler durch
angenehme und konstante Raumtemperaturen deutlich zugenommen hat,
sollte dazu führen, dass in bestehenden Schulgebäuden langfristig
eine Nachrüstung und bei Neubauten grundsätzlich der Einbau eines
ERR-Systems vorgesehen wird.
Bürogebäude weisen ebenfalls
ein hohes Einsparpotential auf.
- große Unterschiede in der Nutzungszeit der Räume
- Der
Chef arbeitet am nach 18 Uhr und am Wochenende. Ein ganzes Haus
wird nur für eine Person geheizt. - Mitarbeiter sind
im Urlaub
- Hausmeister und technische Kräfte sind
rund um die Uhr im Einsatz
|
- Große Unterschiede in der benötigten Raumtemperatur, z.
B.
|
|
- WC
- Flure - Büro
|
15 °C 18 °C 21 °C
|
- Fremdwärmequellen
- Sonneneinstrahlung - Menschen ca. 70
W/Person
|
Mit zunehmender Individualisierung der Arbeitszeit und weiter
steigenden Energiekosten wird die Einzelraumregelung zur praktischen
Notwendigkeit um die Betriebskosten wirtschaftlich zu gestalten.
|
4. Welche Einspareffekte gibt es?
Die 05. Grundschule in Guben wurde mit einem ERR-System ausgerüstet.
Die Gebäudehülle, der Energieträger und die HA-Station blieben unverändert.
Die Handstellventile an den Heizkörpern wurden gegen Thermostatventile
(Unterteile) ausgetauscht.
Berücksichtigt man, dass die Umrüstung von Handstellventilen
auf Thermostatventile den Energieverbrauch um ca. 8 % senkt,
beträgt die Energieeinsparung durch das ERR-System 24 %. Wegen der
besonderen Gestaltung der Fernwärmeliefer- verträge (Arbeitspreis
und Leistungspreis), kann zur Kostenreduzierung keine Aussage gemacht
werden.
Um die Kosten bei fernwärmeversorgten Gebäuden durch Einsatz
des ERR-Systems deutlich zu senken, ist es unbedingt notwendig,
die im Liefervertrag vereinbarte Anschlussleistung den neuen Erfordernissen
anzupassen. Das ist möglich, da das ERR-System das Gebäude gleitend
anfährt und Lastspitze am Morgen reduziert.
|
5. Investitionskosten und Amortisation
Die Investitionskosten für ERR-Anlagen werden bestimmt durch:
- Kosten für die Systemkomponenten
- Kosten für die Installation
- Schulungskosten für das Personal
Je nach Gebäudetyp und baulichen Voraussetzungen liegen die Kosten
zwischen 375 € und 750 € pro geregeltem Raum. Bei der Planung von
Heizungsanlagen im Neubau bzw. bei kompletter Sanierung im Altbau
können die Gesamtkosten stark reduziert werden.
- Abrüstung der Stationsregelung
- Reduzierung der Kesselleistung (geringere Spitzenlast)
- Verzicht auf Mehrkreisregelung
- Optimale Rohrführung
- Heizkörpergruppensteuerung
In Zusammenarbeit mit einem Planungsbüro in Berlin wurde am Modell
einer Grundschule in Berlin-Pankow die Planung der Sanierung einer
Heizungsanlage ohne ERR-System, nach herkömmlichen Erfordernissen
der Stationsregelung und Heizkreisaufteilung (4 Heizkreise), der
einer Planung mit ERR-System gegenübergestellt.
Der Invest-Kostenvergleich ergab Kostenneutralität. Das Hochbauamt
entschied sich deshalb zum Einbau des ERR-Systems.
Es ergeben sich zwei Fälle bei der Ermittlung der Amortisationszeit:
- Bei rechtzeitiger Integration des ERR-Systems in die Planung
neuer Heizungsanlagen (Sanierung und Neubau) ist das ERR-System
u. U. kostenneutral und die Betriebskostensenkung wird sofort
wirksam.
- Bei der Nachrüstung bestehender Heizungsanlagen wird die
Amortisationszeit je nach Kosten für den Energieträger zwischen
5 und 10 Jahren liegen.
|
6. Überwachung des Verbrauchs von Wasser und Energie
Die ständige Kontrolle des Verbrauchs liefert wichtige Daten
für die Betriebsführung und den technischen Zustand des Gebäudes.
Störungen können frühzeitig erkannt und kostengünstig beseitigt
werden.
- Kontrolle über die Erreichung der Planungsziele
- ständige Kostenkontrolle der Einsparungen
- Vergleichbarkeit von Gebäuden und Leistungen
|
7. Zusammenfassung
Die Einzelraumregelung ist sowohl wegen der Energiekostensenkung
als auch wegen des ökologischen Aspekts der Reduzierung des CO2-Ausstoßes
dringend zu empfehlen. Die teilweise hoch erscheinenden Investitionskosten
sind durch rechtzeitiges Einbinden der Arbeiten in die Gesamtplanung
zu minimieren bzw. zu kompensieren.
|
